KVコントローラー復帰方法 型式：KV10/KV11/KV20/KV21/KV25/KV30/KV31/KV40/KV41/KV50/KV51 　　　　WV30/WV31/WV40/WV41/R109/R209/R309/R409/RF50/R30W/R40W

印刷用の資料はこちら からダウンロードきます

警告	台風などの強風時は門番に近づかないでください。 風にあおられたシートやパイプにより思わぬ事故になる場合があります。 作業の際は必ず電源を切って行ってください。 作業中、門番が動作すると思わぬ事故になる場合があります。

１．位置設定モードへ切り替え

を押しながら を３秒以上長押し 「ピー」というアラーム音が鳴り 位置設定モードに切り替わります。 位置設定モード中は液晶に「ｲﾁｾｯﾃｲ」と表示されます。

２．シートを出して余裕を持たせる

を押している間ゆっくり動作し、手を離すとその場で停止します。 　※３秒以上押し続けると動作速度が速くなります。 シートを出して弛ませると、パイプをはめ込みやすくなります。 シートを出した後、電源を切ります。

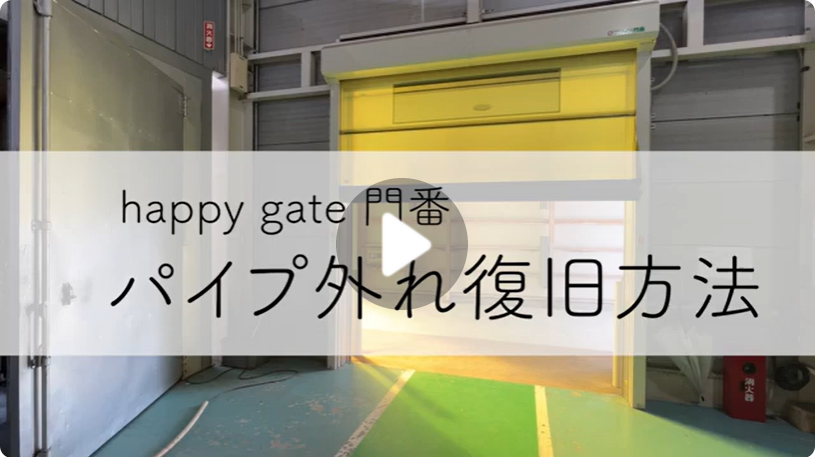

３．パイプをフレームの溝に入れる

（１）外れた片方のパイプをサイドフレームの奥まで入れる サイドフレーム断面図 （２）1で入れたパイプが外れないよう押しつけながらもう一方を持ち上げ、フレームに入れる サイドフレーム断面図 （３）外れたパイプを入れた後、正しくサイドフレームに納まっているか確認する サイドフレーム断面図

４．電源を入れ、上下限位置を再設定設定

電源を入れる 位置設定モードに切り替え を押しながら を３秒以上長押し 「ピー」というアラーム音が鳴り 位置設定モードに切り替わります。 位置設定方法 上限停止位置 を押しながら を押す 下限停止位置 を押しながら を押す ECOレベル を押しながら を押す 光電管キャンセル位置設定 光電管センサー１設定 を押しながら を押す 光電管センサー２設定 を押しながら を押す 光電管センサー３設定 を押しながら を押す 光電管センサー４設定 を押しながら を押す 通常運転モードに切り替え を押しながら を３秒以上長押し 「ピー」というアラーム音が鳴り位置設定モードに切り替わります。

５．運転確認
手動モードで上昇下降動作を繰り返し正常に開閉することを確認してください。
