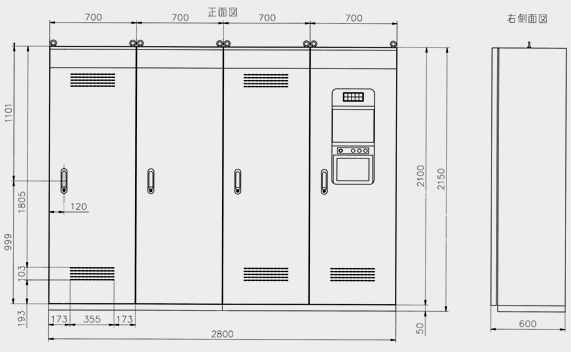

寸法図
制御盤仕様
| 項目 | 仕様 | |
|---|---|---|
| 取付場所 | 屋内 | |
| 使用電源 | 三相AC200V 50/60Hz | |
| 入出力点数 | 制御対象機器数 | 64機器 |
| 監視対象機器数 | 64機器 | |
| 計測信号 | 16量 | |
| 積算信号 | 16点 | |
| 通信方式 | 携帯パケット通信(NTTドコモ)・専用回線 ※1 | |
| 監視方式 | インターネットを利用した監視サービス | |
| 監視機能 | 携帯端末 | 警報受信・警報確認 |
| インターネット 接続パソコン |
フローシート表示・履歴、日報、トレンド表示、警報確認、警報履歴、遠隔操作、各種設定、他 | |
| 標準色 | 日塗工 B65-80H | |
| ※１：NTT専用回線、ISDN・一般公衆回線、CATV、無線にも対応可能です。 その他未掲載の仕様についてはお問い合わせください。 予告無く仕様を変更する場合があります。 |
||
計測監視機能一覧
| 計測監視機能 |
|---|
| フローシート |
| 施設平面図 |
| 単線系統図 |
| フローシート履歴 |
| 施設運行履歴 |
| 警報履歴 |
| 日報 |
| 月報 |
| 年報 |
| トレンドグラフ |
| タイマーチャート |
| タッチパネルガイダンス |
| 年間タイマー |
| 機器配置ガイド |
| 操作パネル機能 |
|---|
| 機器運転操作 |
| 計測値表示 |
| 警報確認 |
| 電力モニタ |
| 運転時間設定 |
| タイマー設定 |
| インバータ周波数設定 |
| アナログ制御設定 |
| 運転電流上下限設定 |
| 年間タイマー |
| 遠隔制御設定 |
| レベル情報入力 |
| 誤選択防止 |
| 調節計メニュー |
操作パネル機能一覧
| 機器運転操作 |
|---|
| 警報確認 |
| 運転時間設定 |
| インバータ周波数設定 |
| 運転電流上下限設定 |
| 遠隔制御設定 |
| 誤選択防止 |
| 計測値表示 |
|---|
| 電力モニタ |
| タイマー設定 |
| アナログ制御設定 |
| 年間タイマー |
| レベル情報入力 |
| 調節計メニュー |
※1 NTT専用回線、ISDN・一般公衆回線、CATV網、無線にも対応可能です。
不明な点につきましてはお問いあわせください。
製品の外観および仕様は品質向上のため予告なく変更する場合があります。
カタログ上の色調は印刷のため実際とは異なる場合があります
