諸元表
| エアカーテン一体型 |
| 幅 |
通過有効幅1500mm、
全幅2506mm |
| 高 |
通過有効高2400mm、
全高2780mm |
| 奥行き |
全奥行き850mm |
| 集塵要素 |
ラス網、サランネット
(補注ネット) |
| 処理風速 |
22個(パルスジェットノズル×6個、
エアージェットノズル×16個) |
| 吹出風速 |
エアージェット時：約25m/sec
(設定範囲：32m/secまで) |
| 送風機 |
DCブラシレスターボファン×8台 |
| 外装 |
鋼板製焼付塗装仕上 |
| 電源 |
AC200V 3Φ 50/60Hz |
| 消費電力 |
約3650W (漏れ電流9mA以下) |
| 装置重量 |
約350kg |
|
| エアシャワー一体型 |
| 幅 |
通過有効幅800mm、
全幅1200mm |
| 高さ |
通過有効高1960mm、
全高2200mm |
| 奥行き |
室内奥行き1000mm、
全奥行き1140mm |
| 集塵効率 |
0.3μm粒子(大気塵)にて
99.99%以上 |
吹出
ノズル |
22個(パルスジェットノズル×6個
エアージェットノズル×16個) |
| 吹出風速 |
エアージェット時：約25m/sec
(設定範囲：32m/secまで) |
| 風量 |
エアージェット時：約27m3/min |
プレ
フィルタ |
サランネットフィルター：
400×350×2枚 |
メイン
フィルタ |
HEPAフィルター：
3A-616165TLAU×2枚 |
操作
スイッチ |
エアージェット自動/手動切り替えスイッチ
タイマー、ファンスイッチ、ライトスイッチ |
| 送風機 |
DCブラシレスターボファン×8台 |
| 床 |
無し(建築床を使用) |
| 騒音 |
69dB(Aスケール)
装置より1mにて |
| 外装 |
鋼板製焼付塗装仕上 |
| 電源 |
AC200V 3Φ 50/60Hz |
| 消費電力 |
エアージェット時：約780W
循環時：約160W |
| 設備電力 |
AC200V～約2500VA
(漏れ電流2mA以下) |
| 装置重量 |
約350kg |
|
※1. 周囲温度：-10℃以上～ 40℃以下( 凍結状態除く)、周囲湿度：RH85% 以下の環境でご使用ください。
※2. 直接雨がかからないように取り付けてください。シートに付着した水がモーター/ ブレーキセンサー線コネクター部にかかると想定される場合は防水処理を施してください。
※3. 製品の規格製作範囲を超える場合は別途ご相談ください。製作できない場合もありますのでご了承ください。
※4. 製品の外観及び仕様を予告なく変更する場合があります。ご了承ください。
※5.ご使用の際には取扱説明書をよく読み正しくお使いください。ご使用にならない場合はシャッターを上限位置まで上げてください。突風などでシート部がフレームから外れ怪我等につながる場合があります。 |

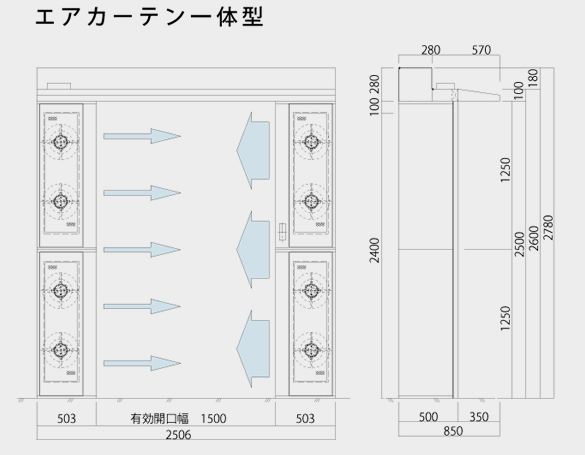

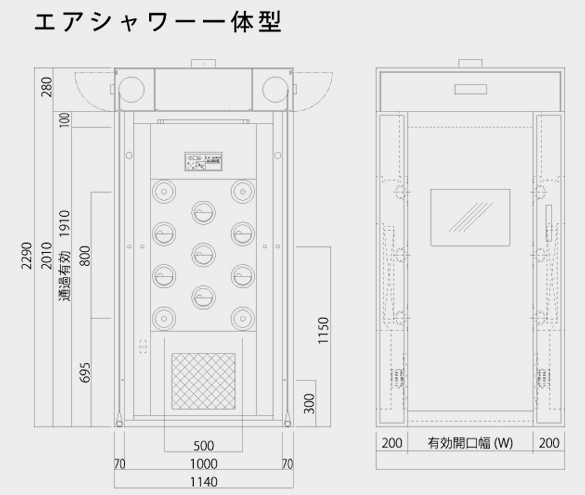

外観図
