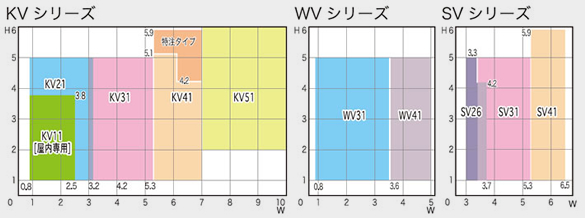

設置可能寸法
※巻取りボックス部に直接雨がかからないよう取り付けてください。シートに付着した水がモーター/ブレーキセンサー線コネクター部にかかると想定される場合は防水処理を施してください。
※本体（W/H）は100ｍｍ単位の制作となります。
※製品の規定制作範囲を超える場合は別途ご相談ください。制作できない場合もありますのでご了承ください。
※ご使用の際には取扱説明書をよく読み正しくお使いください。
仕様
| 単相200V仕様 | KV11(屋内専用) | KV21 | KV31/WV31 | KV41/WV41 | KV51 | |
| 寸法 | W | 800～2500 | 800～3200 | KV:3000～5300 WV：800～3500 |
KV:5400～7000 |
7100～10000 |
| H | 1000～3800 | 1000～5000 | 標準 W5400～6100は ～H5100 W6200～7000は ～H4200 特注 W5400～6100はH5200～5900 大容量基板W6200～7000はH4300～5900 |
2000～6000 | ||
| 開閉機 | 入力電源 | 単相AC200V～230V±10% | ||||
| 開閉速度 | 開：1.6m/s 閉：0.7m/s |
KV21/31 開：1.0m/s 閉：0.7m/s WV31 開：0.7m/s 閉：0.55m/s |
KV41/51 開：0.5m/s 閉：0.5m/s WV41 開：0.4m/s 閉：0.4m/s |
|||
| 減速比 | 1/10 | 1/23 | 1/50(WV30：1/74) | 1/74 | ||
| 減速方式 | 遊星はすば歯車減速方式 | |||||
| 光電管 センサー |
装備 | 前後各1セット装備 | ||||
| 取付構造 | 前後共フレーム埋め込み構造 (追加設置可) | |||||
| シート 芯材 |
中間パイプ | φ15.9×t1.2 | φ27.2×t1.2 | φ38.1×t1.2 (WV30 φ27.2×t1.2) | φ48.6×t1.8 | |
| 高張力パイプ | ||||||
| 補助パイプ | φ27.2×t1.2 | φ38.1×t1.2 | φ48.6×t1.8 | |||
| 高張力パイプ | ||||||
| 下端パイプ | φ26×t3.0 | φ38×t3.5 | (KV)φ48×t4.0 / (WV)φ38×t3.5 | |||
| 樹脂管 | ||||||
| 巻取りドラム | アルミ製 | |||||
| 使用頻度 | 100回以内/時間 | 60回以内/時間 | ||||
| 使用条件 | 周囲温度：-10℃以上～40℃以下(凍結状態除く)、周囲湿度：RH85%以下、 環境条件：結露、凍結、粉じん、有毒ガス、腐食性雰囲気のないこと |
|||||
| １次側電源工事 注意事項 |
1次側電源線は必ず撚線3.5m㎡(単線φ2)以上のものをお使いください。詳しくは電気工事業者にご相談ください | |||||
| 三相200V仕様 | SV26 | SV31 | SV41 | |
| 寸法 | W | 3000～3700 | 3400～5300 | 5400～6500 |
| H | W3000～3300は～H5000 W3400～3700は～H4200 |
1000～5000 | 1000～5900 | |
| 開閉機 | 入力電源 | 三相AC200V ±10% | ||
| 開閉速度 | 開：1.0m/s 閉：0.7m/s |
開：0.48m/s 閉：0.48m/s |
||
| 減速比 | 1/25 | 1/43 | ||
| 減速方式 | サイクロ減速方式 | |||
| 光電管 センサー |
装備 | 前後各1セット装備 | ||
| 取付構造 | 前後共フレーム埋め込み構造 (追加設置可) | |||
| シート芯材 | 中間パイプ | φ38.1×t1.2 | ||
| 高張力パイプ | ||||
| 補助パイプ | φ38.1×t1.2 | |||
| 高張力パイプ | ||||
| 下端パイプ | φ38×t3.5 | φ48×t4.0 | ||
| 樹脂管 | ||||
| 巻取りドラム | アルミ製 | |||
| 使用頻度 | 100回/時間 | 60回/時間 | ||
| 使用条件 | 周囲温度：-10℃以上～40℃以下(凍結状態除く)、周囲湿度：RH85%以下、 環境条件：結露、凍結、粉じん、有毒ガス、腐食性雰囲気のないこと |
|||
| １次側電源工事 注意事項 |
1次側電源線は必ず撚線3.5m㎡(単線φ2)以上のものをお使いください。詳しくは電気工事業者にご相談ください。 | |||
※開閉速度は任意で設定を変更できます。使用環境に合わせてご使用ください。
※フレームは前後一体仕様と分割仕様をご用意しています。注文時にご指定ください。

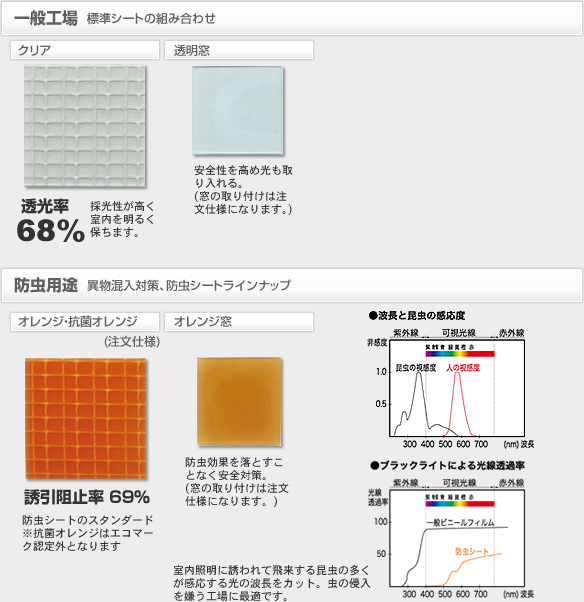

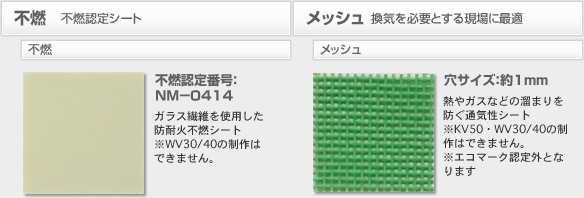

シート種類
| クリア | オレンジ | 抗菌オレンジ | 不燃 | メッシュ | 抗菌下端 | |
| 基布素材 | ポリエステル100% | ガラス クロス |
ポリエステル フィラメント |
ポリエステル100% | ||
| 表面素材 | 軟質塩化ビニール | |||||
| 表面処理 | アクリル・フッ素 樹脂加工 |
片面フッ素 樹脂加工 |
- | 片面フッ素 樹脂加工 |
||
| 透光率 | 68% | 41% | 41% | 8% | - | 0% |
| 厚さ | 0.8mm | 0.58mm | - | 0.8mm | ||
| 防火性 | 防炎認定 N-0793 | 不燃認定 NM-0414 |
- | 防炎認定 N-0793 |
||
| 引張強度 (kgf/3cm) | 55×65 | 300×280 | 210×200 | 90×80 | ||
| 引張強度 (kgf) | 14×25 | 15×13 | 45×45 | 20×20 | ||
| 特性 | 採光 | 防虫 | 抗菌・衛生 | 不燃 | 通気 | 抗菌 |
※上記数値は測定値であり保証値ではありません。※抗菌剤が含まれるシートを使用するとエコマーク認定外となります。ご了承ください。
※写真はイメージのため実際の色と異なる場合があります。製品の外観及び仕様は、品質向上のため予告なく変更する場合があります。
※防炎製品に於ける当社の事業所番号は「F-0793」となります。
材質・塗装色
| オイスターホワイト | ステンレス |
 |
 |
| 日塗工No.D-27-85-B相当 (日本塗装工業会 2007年D版) |
※オールステンレス・フレームのみステンレスをご用意しています。 ※注文仕様 |
巻き取りボックス |
フレーム |
| オイスターホワイト | オイスターホワイト 特殊色 |
| ステンレス | ステンレス |
| 特殊色 | 特殊色 ステンレス |
※特殊色は日塗工番号をお知らせください。
