Q．シートを全て巻き取りボックス内に巻き込んでしまった

シートが全て上部のボックス内に巻き取られ、降りてこなくなってしまった場合
位置設定のポイント
考えられる原因
  • ・風圧・負圧を受けてシートが巻き弛みを起こした
  • ・横風をうけてシートが偏り、シートとローラーシャフトとの隙間がなくなった（パイプ式）
  • ・上限位置がずれてしまった

位置設定モードでゆっくりとシャッターを降ろします
  • １．位置設定モードに切り替えます。 ※操作方法は異なります。お使いのコントローラーをご確認ください。
    　ボタンを押している間ゆっくり動作、手を離すとその場で停止します。
    　３秒以上押し続けると動作速度が速くなります。
  • ２．シートがレールに戻るよう、調節をしながら下降させます。

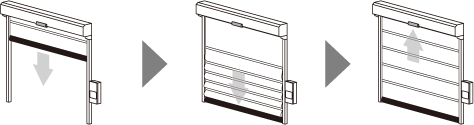

  • ３．すべてシートを出し切り、巻き直します。 ※逆巻きにならないようご注意願います。 シートを全て出して巻き直す
  • ４．上下限位置を再設定し、動作確認を行ってください。

注意 上記の操作をしてもシートが降りてこない場合は、ボックス前カバーを外す必要が
あります。高所作業になりますので、取扱店へご連絡ください。

コントローラーによって操作方法が異なります。
お使いいただいているコントローラーを選択してください。
KVコントローラー GAコントローラー KUDコントローラー KUBコントローラー
KVコントローラーの位置設定方法

型式：KV10/KV11/KV20/KV21/KV25/KV30/KV31/KV40/KV41/KV50/KV51
　　　　WV30/WV31/WV40/WV41/GF05/GF10/GF15/GF16/GF17/GF20/GF21/GF22
　　　　R109/R209/R309/R409/RF50/R30W/R40W 		PDF資料印刷用の資料はこちら
からダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
停止 を押しながら
開+閉+自動/手動+ECO を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
液晶部表示例 位置設定モード中は液晶に「ｲﾁｾｯﾃｲ」と表示されます。

開・閉 を押している間ゆっくり動作し、手を離すとその場で停止します。
　３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
確定を押しながら開 上限を設定したい位置で
確定 を押しながら
開 を押す
液晶画面の表示
液晶部ジョウゲン
設定完了

３．下限停止位置の設定（全閉位置の設定）
確定を押しながら閉 下限を設定したい位置で
確定 を押しながら
閉 を押す
液晶画面の表示
液晶部カゲン
設定完了

４．ECOレベルの設定（ECOモードで停止する位置の設定）
確定を押しながらECO ECOを設定したい位置で
確定 を押しながら
ECO を押す
液晶画面の表示
液晶部ECOレベル
設定完了
※ECOモードを使用しない場合は、必ず上限の位置でECOレベル設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
自/手を押しながら開 キャンセルしたい位置で
自/手 を押しながら
開 を押す
液晶画面の表示
液晶部コウデンカン1
設定完了

光電管センサー２キャンセル位置の設定
自/手を押しながら停止 キャンセルしたい位置で
自/手 を押しながら
停止 を押す
液晶画面の表示
液晶部コウデンカン2
設定完了

光電管センサー３キャンセル位置の設定
自/手を押しながら閉 キャンセルしたい位置で
自/手 を押しながら
閉 を押す
液晶画面の表示
液晶部コウデンカン3
設定完了

光電管センサー４キャンセル位置の設定
自/手を押しながらECO キャンセルしたい位置で
自/手 を押しながら
ECO を押す
液晶画面の表示
液晶部コウデンカン4
設定完了

６．通常運転モードへ切り替え
操作部イメージ
停止 を押しながら
開+閉+自動/手動+ECO を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。
※パイプレスシャッターの場合、設定後はサンプリングモードになっているため手動モードから自動モードへ切り替わりません。
一度開閉させることでサンプリンが終了し、運転モードの切り替えが可能となります。
GAコントローラーの位置設定方法

型式：G052/G062/G012/G022/G104/G114/G014/G024/G109/G119/G209/G219
　　　　R054/R109/R209/R309 		PDF資料印刷用の資料はこちら
からダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
STOP を押しながら
OPEN+CLOSE+ECO+自/手
を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
写真・図は70mm角フレームのスイッチ操作を示します。
50mm角フレームの場合は一部スイッチの配置が異なりますが、
操作するスイッチは同じです。 		位置設定モード中 Manuが赤点滅
Manu LEDの点滅で位置
設定中を示します。

OPEN+CLOSE を押している間ゆっくり動作し、手を離すとその場で停止します。
　３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
Enterを押しながらOPEN 上限を設定したい位置で
Enter を押しながら
OPEN を押す
液晶画面の表示
液晶部P・t
設定完了

３．下限停止位置の設定（全閉位置の設定）
Enterを押しながらCLOSE 下限を設定したい位置で
Enter を押しながら
CLOSE を押す
液晶画面の表示
液晶部P・b
設定完了

４．ECOレベルの設定（ECOモードで停止する位置の設定）
Enterを押しながらECO ECOを設定したい位置で
Enter を押しながら
ECO を押す
液晶画面の表示
液晶部P・E
設定完了
※ECOモードを使用しない場合は、必ず上限の位置でECOレベル設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
自/手を押しながら開 キャンセルしたい位置で
自/手 を押しながら
OPEN を押す
液晶画面の表示
液晶部P・C・1
設定完了

光電管センサー３キャンセル位置の設定
自/手を押しながらCLOSE キャンセルしたい位置で
自/手 を押しながら
CLOSE を押す
液晶画面の表示
液晶部P・C・3
設定完了

光電管センサー４キャンセル位置の設定
自/手を押しながらECO キャンセルしたい位置で
自/手 を押しながら
ECO を押す
液晶画面の表示
液晶部P・C・4
設定完了

６．通常運転モードへ切り替え
操作部イメージ
STOP を押しながら
OPEN+CLOSE+ECO+自/手
を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。
※パイプレスシャッターの場合、設定後はサンプリングモードになっているため手動モードから自動モードへ切り替わりません。
一度開閉させることでサンプリンが終了し、運転モードの切り替えが可能となります。
KUDコントローラーの位置設定方法

型式：KU10/KU11/KU20/KU21/KU25/KU30/KU40/WU30/WU40/
　　　　SV25/SV26/SV30/SV31/SV40/SV41/R30T/R40T 		PDF資料印刷用の資料はこちら
からダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
stop を押しながら
up+down+manu/auto+Hset を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
液晶部表示例 位置設定モード中は液晶に「H-Adj」と表示されます。

up・down を押している間ゆっくり動作し、手を離すとその場で停止します。
　３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
Enterを押しながらup 上限を設定したい位置で
Enter を押しながら
up を押す
液晶画面の表示
液晶部T-SET
設定完了

３．下限停止位置の設定（全閉位置の設定）
Enterを押しながらdown 下限を設定したい位置で
Enter を押しながら
down を押す
液晶画面の表示
液晶部B-SET
設定完了

４．開口高停止位置の設定（開口高運転で停止する位置の設定）
ECOを設定したい位置で
Enter を押しながら
Hset を押す
液晶画面の表示
液晶部H-SET
設定完了
※開口高運転をしない場合は、必ず上限の位置で開口高設定を行ってください。

５．光電管キャンセル位置の設定
光電管センサー１キャンセル位置の設定
manu/autoを押しながらup キャンセルしたい位置で
manu/auto を押しながら
up を押す
液晶画面の表示
液晶部51-SET
設定完了

光電管センサー２キャンセル位置の設定
manu/autoを押しながらstop キャンセルしたい位置で
manu/auto を押しながら
stop を押す
液晶画面の表示
液晶部52-SET
設定完了

光電管センサー３キャンセル位置の設定
manu/autoを押しながらdown キャンセルしたい位置で
manu/auto を押しながら
down を押す
液晶画面の表示
液晶部53-SET
設定完了

光電管センサー４キャンセル位置の設定
manu/autoを押しながらHset キャンセルしたい位置で
manu/auto を押しながら
Hset を押す
液晶画面の表示
液晶部54-SET
設定完了

６．通常運転モードへ切り替え
操作部イメージ
stop を押しながら
up+down+manu/auto+Hset を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。
KUBコントローラーの位置設定方法

型式：KU10/KU20/KU25/KU30/KU40/KU50/WU30/WU40 		PDF資料印刷用の資料はこちら
からダウンロードきます

１．位置設定モードへ切り替え
操作部イメージ
停止 を押しながら
上昇+下降+自動/手動+開口高設定
を３秒以上長押し
「ピー」というアラーム音が鳴り
位置設定モードに切り替わります。
5つのランプが光る
ランプが全て点灯
手をはなすと消え設定モードになります

開・閉 を押している間ゆっくり動作し、手を離すとその場で停止します。
　３秒以上押し続けると動作速度が速くなります。

２．上限停止位置の設定（全開位置の設定）
停止を押しながら上昇 上限を設定したい位置で
停止 を押しながら
上昇 を押す
上昇ランプが点灯
上昇ランプ点灯

３．下限停止位置の設定（全閉位置の設定）
停止を押しながら下降 下限を設定したい位置で
停止 を押しながら
下降 を押す
下降ランプが点灯
下降ランプ点灯

４．開口高停止位置の設定（開口高運転で停止する位置の設定）
停止を押しながら開口高設定 開口高を設定したい位置で
停止 を押しながら
開口高設定 を押す
開口高設定ランプが点灯
開口高設定ランプ点灯
※開口高運転をしない場合は、必ず上限の位置で開口高設定を行ってください。

５．光電管キャンセル位置の設定 ※光電管キャンセル機能はロムのバージョン によって設定できない機種もあります。
光電管センサー１キャンセル位置の設定
自動/手動を押しながら上昇 キャンセルしたい位置で
自動/手動 を押しながら
上昇 を押す
手動ランプが点灯
手動ランプ点灯

光電管センサー２キャンセル位置の設定
自動/手動を押しながら停止 キャンセルしたい位置で
自動/手動 を押しながら
停止 を押す
手動ランプが点灯
手動ランプ点灯

光電管センサー３キャンセル位置の設定
自動/手動を押しながら下降 キャンセルしたい位置で
自動/手動 を押しながら
下降 を押す
自動ランプが点灯
自動ランプ点灯

光電管センサー４キャンセル位置の設定
自動/手動を押しながら開口高設定 キャンセルしたい位置で
自動/手動 を押しながら
開口高設定 を押す
自動ランプが点灯
自動ランプ点灯

６．通常運転モードへ切り替え
操作部イメージ
停止 を押しながら
上昇+下降+自動/手動+開口高設定
を３秒以上長押し
「ピー」というアラーム音が鳴り
通常運転モードに戻ります。

７．運転確認
設定した位置でシャッターが停止するか、運転確認を行ってください。

使っているコントローラーがどれかかわからない、試してみたけどうまくいかないといった場合は お気軽にお問い合わせください。
