シートシャッター門番KVシリーズ製品紹介映像
シートシャッター門番KVシリーズの特長 再生時間:5分57秒
超気密

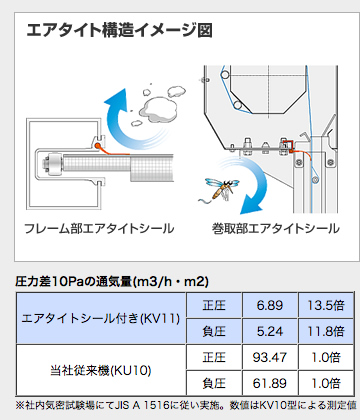

パイプレスシートシャッターの約3倍の気密性を実現。風に強いパイプ式で高気密「エアタイト構造」。
新設計のエアタイト構造は、シート閉鎖時の巻き取りボックスとサイドフレームからの空気の流入を防ぎます。
またホコリや虫の侵入も防ぐため、室内が清潔に保てます。(PAT.P)
新設計のエアタイト構造は、シート閉鎖時の巻き取りボックスとサイドフレームからの空気の流入を防ぎます。
またホコリや虫の侵入も防ぐため、室内が清潔に保てます。(PAT.P)
超耐久
シートの摩耗・破れを防止、スムーズな開閉動作を実現。シート非接触構造。
シートの両端にローラーを取り付けることで、開閉時に樹脂ガイドとシートが接触しません。これによりシートの摩耗や破れが抑えられるためシートの寿命が飛躍的に向上し密閉性の低下を防ぎます。
また、開閉時の摩擦が少ないため気圧差のある現場でもスムーズに開閉できる構造です。(PAT.P)
シートの両端にローラーを取り付けることで、開閉時に樹脂ガイドとシートが接触しません。これによりシートの摩耗や破れが抑えられるためシートの寿命が飛躍的に向上し密閉性の低下を防ぎます。
また、開閉時の摩擦が少ないため気圧差のある現場でもスムーズに開閉できる構造です。(PAT.P)
ECOモード

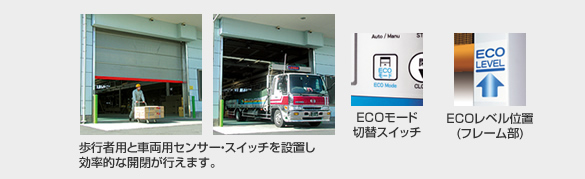

通過する物の高さに応じて開閉をする省エネ運転モードです。
開放時間を短縮し効率的な開閉を実現しました。
開放時間を短縮し効率的な開閉を実現しました。
方向検知

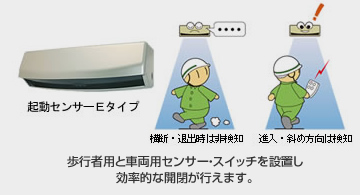

起動センサーEタイプは方向検知機能を備え、横切る物体は検知しない高性能センサーです。ムダな開放をなくし室内環境の変化を抑えます。
カウントダウン表示/埋込型障害物検知センサー
視認性の高いカウントダウンモニターは、最小の開口で使用する際の駆け込み」事故などの予防にも役立ちます。フレーム前後に埋め込まれた障害物検知センサーは、確実な物体検知により接触防止につながります
開閉モニター

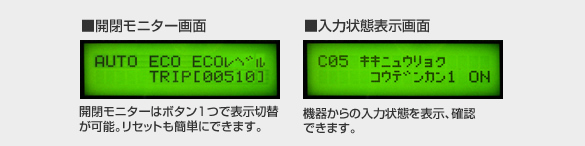

任意の期間で何回開閉したかを把握できる開閉モニター機能は生産ラインの改善や省エネなどにもご利用いただけます。
軽くしなやか破損防止。「軽量下端構造」
樹脂下端パイプと補助鋼管パイプの組み合わせにより下端部を大幅に軽量化しました。接触時の衝撃を和らげ、パイプやフレームの破損を防ぎます。(PAT.P)
出入口の事故防止に「セーフティーウインドウ」
全開時にも外部の様子が確認でき、自己の防止につながるとともに、明かり窓としても役立ちます。防虫窓仕様もご用意しております。※注文仕様
下端パイプの破損を防ぐ「弾性構造」

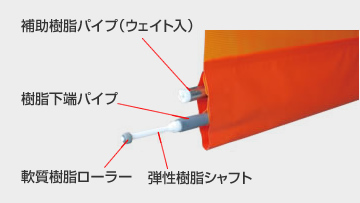

万一、下端パイプに接触した際にも、パイプ両端の樹脂製ローラーユニットと樹脂下端パイプが衝撃を吸収し、パイプ折れやフレームの破損を抑えます。
※接触の状況によってはローラーユニットのシャフト部が折れる場合があります。通過の際にはシャッターが全開していることを確認してください。
※接触の状況によってはローラーユニットのシャフト部が折れる場合があります。通過の際にはシャッターが全開していることを確認してください。
停電時の迅速な対応が可能。ツールフリーのロックプレート
停電時など、動作しない場合の通路確保に使うロックプレートは工具を使わずワンタッチで下端を掛ける構造。高所作業がなく、停電時の迅速な出入口確保が可能です。

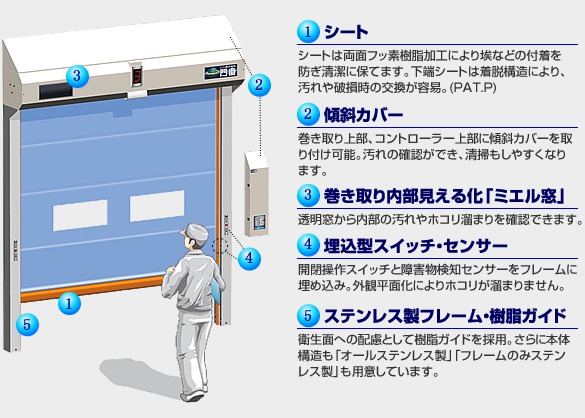

衛生面に配慮した清潔設計
上昇2m/秒の高速開閉
シートシャッター専用に開発されたエンジンとコントローラーにより、上昇2m/秒の高速開閉を実現しました。高速開閉とECOモードで、出入り口開放時間を短縮します。(PAT.P)
採光性シート

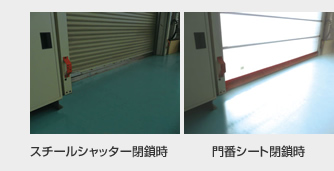

シートの採光性が高いため閉鎖状態でも室内は明るく照明費の節約ができます。
インターロックで空調効率アップ
開閉による空気の流入を抑えるインターロック機能を標準装備。クリーンな環境づくりをサポートします。省スペースの前室に対応した「スマートインターロック」も選択できます。
設備との連動

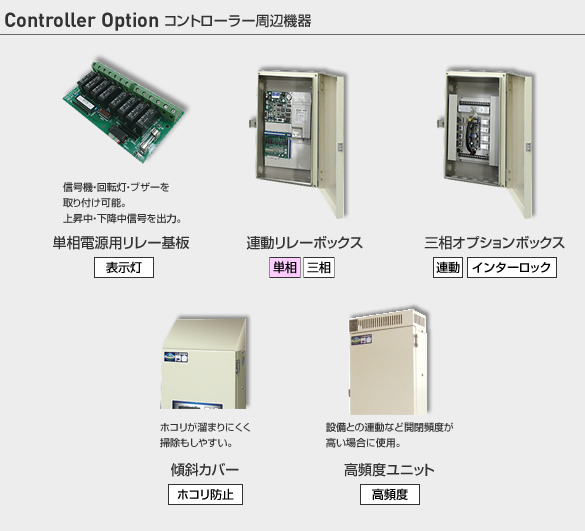

連動用リレーボックスを使い工場設備と連動制御が可能。
クリーンルームやコンベア、無人搬送車などとの連動により、生産効率や品質を向上。より良い生産システム構築にお役に立ちます
クリーンルームやコンベア、無人搬送車などとの連動により、生産効率や品質を向上。より良い生産システム構築にお役に立ちます

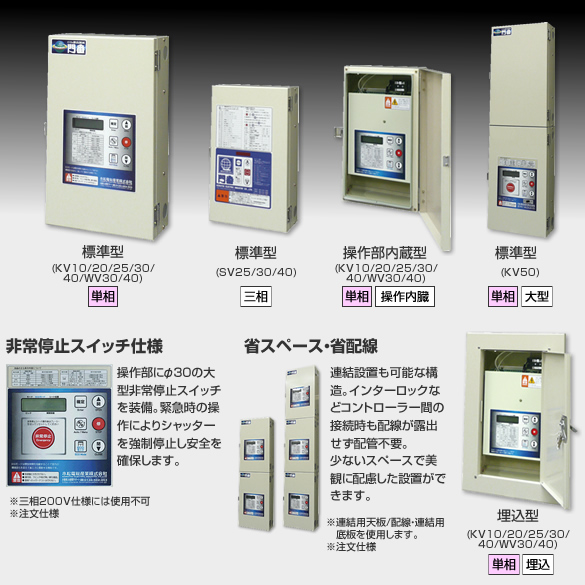

充実のラインナップ業界最小コントローラー
暗くても見やすいバックライト付き。
液晶に入力信号や動作状況を表示します。
上下限位置や開閉速度など、様々な設定を盤面のモニターで確認しながら設定できます。
シャッター開閉回数を記録し、定期的に点検時期をお知らせする機能を標準採用しました。
※KV31型以上の標準型・操作部内蔵型コントローラーは外観が一部異なります。
※各種コントローラーボックスにはステンレス仕様も用意しています。
※インターロックは標準で3台(1対1対1または1対2)まで可能です。4台以上の場合は別途ご相談ください。SV型は別途三相オプションボックスが必要です。
※三相200V仕様はKV11/21/31/41/51型の製品仕様と一部異なります。
※三相200V仕様に非常停止スイッチ付きはありません。必要な場合は、別置き非常停止スイッチをご使用ください。
上下限位置や開閉速度など、様々な設定を盤面のモニターで確認しながら設定できます。
シャッター開閉回数を記録し、定期的に点検時期をお知らせする機能を標準採用しました。
単相AC200V仕様 | 三相AC200V仕様 | ||
型式 |
KV11/21/31/41/ WV31/41型用 |
KV51型用 | SV26/31/41型用 |
入力電源 | 単相AC200V~230V ±10% | 三相AC200V ±10% | |
電動機保護 | 過負荷・短絡保護兼用漏電遮断器 (単相AC100-200V兼用 15A 30mA) | 過電流保護回路及び漏電遮断器 (三相AC200V 15A 30mA) |
|
停止位置制御 | ホールIC | エンコーダー | |
モータ制御 | ブラシレスDCモータ 950W | サイクロエンジン | |
耐雷サージ | アレスター回路実装 | アレスター回路実装 | |
外部出力電源 | DC24V-1.25A | DC24V-1.3A | |
液晶モニター | 16×2行 単色液晶バックライト付き | 7セグLED6桁 | |
盤面操作スイッチ | 上昇・停止・下降・確定・手動/自動切替・ECOモード | 上昇・停止・下降・確定・ 手動/自動切替・開口高 |
|
基本機能 | 自己診断機能、上昇下降スピード4段可変、ECOレベル設定機能、 動作モードロック機能、上限停止時間設定可変0~30秒、 スロースタート・スローストップ |
自己診断機能、上昇下降スピード 4段可変、ECOレベル設定機能、 動作モードロック機能、 上限停止時間設定可変0~30秒、 スロースタート・スローストップ |
|
カウンター | 8桁デジタル表示 | 6桁デジタル表示 | |
コントローラー材質 | 鋼板製 ※各種コントローラーのステンレス仕様もご用意しております。 |
※KV31型以上の標準型・操作部内蔵型コントローラーは外観が一部異なります。
※各種コントローラーボックスにはステンレス仕様も用意しています。
※インターロックは標準で3台(1対1対1または1対2)まで可能です。4台以上の場合は別途ご相談ください。SV型は別途三相オプションボックスが必要です。
※三相200V仕様はKV11/21/31/41/51型の製品仕様と一部異なります。
※三相200V仕様に非常停止スイッチ付きはありません。必要な場合は、別置き非常停止スイッチをご使用ください。
